Centro cultural e desportivo de Guizán

FOTOVOLTAICA

GEOTERMIA

GESTOR DOMÓTICO NAVIGATOR PRO

SUELO RADIANTE

VENTILOCONVENTORES

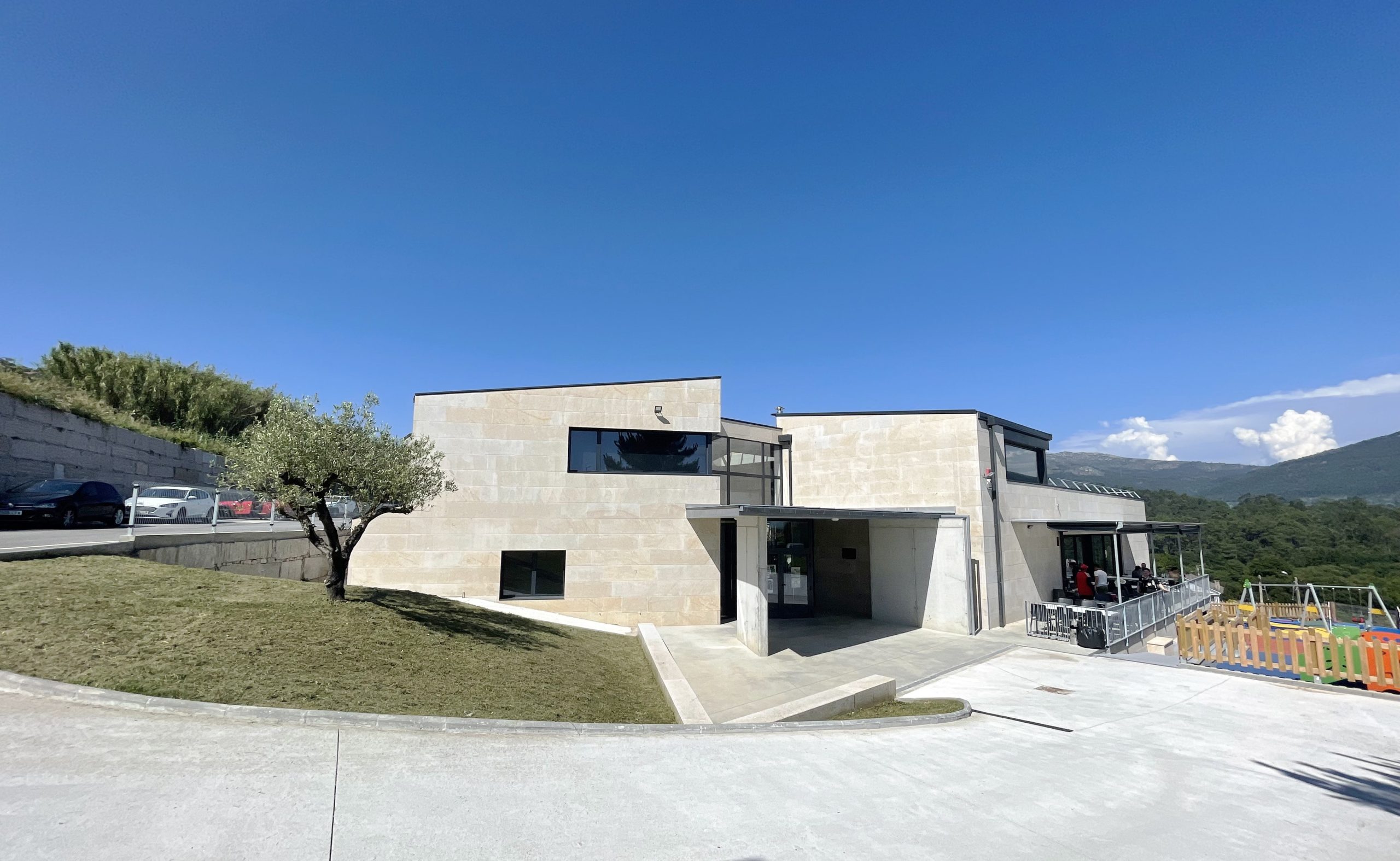

Este edifício pertence à Comunidade de Montes de Santa Maria de Guizán, localizada no município de Mos, perto da cidade de Vigo.

O complexo necessário para albergar: uma grande sala polivalente, um auditório, uma pequena biblioteca, escritórios, uma sala de reuniões e vestiários, uma vez que dispõe de campos de ténis e de paddle. Todas estas áreas perfazem um total de 500m².

Sendo ao mesmo tempo um pequeno complexo desportivo, o nosso desafio para este projecto era fornecer água quente para altas exigências, aquecimento, arrefecimento e fotovoltaico.

Nossa filosofia

Nosso compromisso com o cliente é muito alto, por isso, sempre que começamos a desenvolver um projeto energético, nos baseamos nos ingredientes ativos que compõem nosso DNA.

Energia renovável
Poupança
Confortável
Saudável
Honestidade
Auto-suficiente

Nuestra solución

Para cobrir as necessidades de ar condicionado, o edifício foi equipado com uma bomba de calor geotérmica iDM-SW TWIN HGL-P de 42 kW, um tanque amortecedor de 1.000 l quente e frio e um piso radiante de arrefecimento, para que possa fornecer arrefecimento no Verão e aquecimento no Inverno. No auditório, foram instaladas 10 bobinas de ventoinha para suportar o aquecimento por chão radiante durante o Verão e para poder fornecer a temperatura certa quando o auditório estiver em plena capacidade.

A instalação geotérmica é também utilizada para a produção de AQS juntamente com um tanque de armazenamento de 2.000l Hygienik 2.000 MAX 2.0, dois módulos de produção instantânea de água quente doméstica de 70l/min e um módulo de recirculação com um sistema anti-legionela para distribuição de AQS.

Para controlar o controlo do clima, foi incluída a extensão Pro do Navigator 2.0. Este gestor de energia (incluído como padrão na própria bomba de calor) permite o controlo da temperatura ambiente de cada sala. Além disso, o acesso ao gestor Navigator 2.0 Pro foi configurado no computador na área de Recepção do Centro, para maior comodidade, pois podem fazer os ajustes desejados sem ter de ir até à sala de máquinas.

Para conseguir uma maior independência energética, foi também instalado um sistema fotovoltaico, composto por 22 painéis (10kW no total), um inversor Fronius Symo GEN 24 PLUS 10.0 3-M e baterias 22.1Kw ByD HVM.

Resultado

  • Centro social comprometido com o ambiente e auto-suficiente.
  • Desfrute de uma temperatura interior confortável durante todo o ano, de forma limpa e sem danificar o ecossistema circundante.
  • Uma bomba de calor a funcionar eficientemente com a máxima eficiência e baixo consumo.
  • Uma longa vida útil da própria bomba de calor.
  • Atingir 61% de poupança, utilizando a bomba de calor em comparação com um sistema convencional como uma caldeira a gás, que é de cerca de 4.774 euros por ano.
  • Graças ao sistema fotovoltaico, pouparão 85% no consumo da bomba de calor, o que equivale a 1.583 euros por ano.
  • Todos os anos poupam 96,1% das emissões de CO2 em comparação com a utilização de uma caldeira a gás. Isto é equivalente a 12,32 toneladas por ano = 45 mudas.
  • Um edifício com uma taxa de auto-suficiência de 88%.
  • Ter uma taxa de auto-consumo de 90%.
